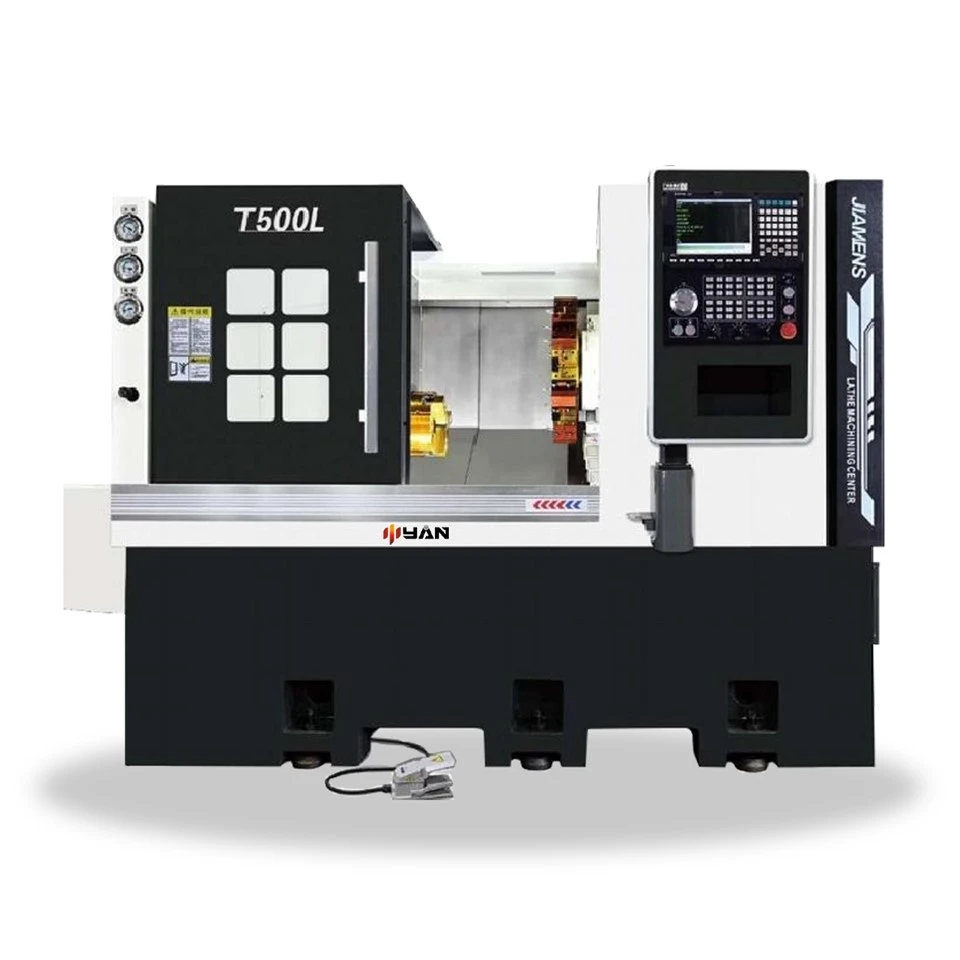

Наклонен струг Легла релса CNC струг

Цялостната структура на наклоненото легло с висока здравина и по-изключителна производителност при твърдо завъртане може напълно да подобри степента на използване на пространството и ефективно да подпомогне отстраняването и отводняването на стружките.
Високо{0}}прецизният линеен водач може да намали износването на водещата релса
Центрираният винтов прът може да подобри стабилността на машинния инструмент по време на движение.

Изпрати запитване

представяне на продукта

Zhongyan Intelligent Manufacturing (Anhui) Technology Co., Ltd. е един от водещите производители и доставчици на cnc струг с наклонени стругове в Китай. Моля, не се колебайте да закупите висококачествен наклонен струг с релса с ЦПУ, произведен в Китай тук от нашата фабрика. Приемаме и персонализирани поръчки.

Серия XCK
Наклонен струг Легла релса CNC струг

Цялостната структура на наклоненото легло с висока здравина и по-изключителна производителност при твърдо завъртане може напълно да подобри степента на използване на пространството и ефективно да подпомогне отстраняването и отводняването на стружките.
Високо{0}}прецизният линеен водач може да намали износването на водещата релса
Центрираният винтов прът може да подобри стабилността на машинния инструмент по време на движение.

Основни части на машинния инструмент

	Стандартна конфигурация	Конфигурация по избор
XCK400X300 XCK400x400 XCK400x500 XCK500x400 XCK500x750	CNC система, X/Z серво, патронник, револверна глава, автоматична помпа за смазване, предупредителна светлина, инструмент krt. шпиндел, ръководство за експлоатация, автоматичен конвейер за стружки	Механизъм, специално приспособление
XCK500X1000	CNC система. X/Z серво, патронник, револверна глава, автоматична помпа за люлеене, предупредителна светлина, инструмент krt. шпиндел, ръководство за експлоатация, автоматичен конвейер за стружки	Хидравлична централна рамка

Шпиндел

Кула

Чък

Задна стойка

Вътрешна структура

Транспортьор за стружки

WPS1

Характеристики

Използвайки интегрална отливка, дизайн на леглото с наклон от 30 градуса. Конструкция на водеща релса с дълъг обхват. Право разположение на шпинделната кутия.
Разумно подредени дебели усилващи ребра. Изработен от чугун Meehanite с висока якост и балансиран топлинен поток. Технологичният анализ на елементите Fimte прави машинния инструмент много твърд и стабилен. Конструкцията на револверната глава е проектирана за по-къси части. Дизайнът на двойните отвори за изхвърляне на стружки отстрани и отзад прави отстраняването на стружки удобно.

Технически параметри

Артикул	Име		Параметър
Артикул	Име		TG46L	TG50L	TG52L	TG75L
Капацитет	Максимален диаметър на люлеене на леглото	мм	Φ520 мм	Φ520 мм	Φ680 мм	Φ680 мм
	Максимален диаметър на обработка (тип диск)	мм	Φ400 мм	Φ400 мм	Φ520 мм	Φ520 мм
	Максимален диаметър на обработка (тип вал)	мм	Φ300 mm	Φ300 mm	Φ400 мм	Φ400 мм
	Максимална дължина на детайла	мм	310 мм	270 мм	320 мм	280 мм
	Максимален диаметър на -отвора на пръта	мм	Φ45 мм	Φ52 mm	Φ52 mm	Φ75 мм
	Централно разстояние		-	-	-	-
Пътуване и Храна	Ефективен ход по оста X-	мм	220	220	325	325
	Ефективен ход по оста Z-	мм	325	325	320	320
	Скорост на бърз ход по оста X/Z-		20	20	20	20
	Въртящ момент на серво мотора по оста X/Z-	NM	15/15	15	15	20
Шпиндел	Тип вретеновиден нос		A2-5	A2-6	A26	A2-8
	Диаметър на отвора на шпиндела	мм	Φ56	Φ66	Φ66	Φ86
	Максимална скорост на шпиндела	об/мин	6000	4500	4500	3000
	Мощност на двигателя на шпиндела	kw	75	11	11	1S
	Спецификации на отвора за масло на втулка и въртящ се вал		6 инча	8 инча	8 инча	10 инча
точност	Точност на позициониране на осите X/Z-	мм	±0.004	±0.004	±0.004	±0.004
точност	Точност на повторение на позиционирането на оста X/Z	мм	±0.W2	±0.002	± 0.002	±0.002
Хидравлични опашка	Спецификация на ръкава Taiktock		-	-	-	-
	Опашка на ръкава		-	-	-	-
	Диапазон на налягането в задната част		-	-	-	-
	Метод на движение на опашката		-	-	-	-
други Спецификации	Конструкция на леглото		30 градуса Интегрално наклонено легло	30 градуса Интегрално наклонено легло	30 градуса Интегрално наклонено легло	30 градуса Интегрално наклонено легло
	Револвър (позиции на инструмента)		80Centre 10 работна станция	80 Център 10 Работна станция	100 Център 12 Работна станция	100 Център 12 Работна станция
	Диаметър на револверния диск	мм	360	360	410	410
	Спецификации на кулата	мм	□ 25﹡25	□ 25﹡25	□ 25﹡25	□ 25﹡25
Размер и тегло	Инструмент за по-смели спецификации	мм	Φ32	Φ32	Φ40	Φ40
	Дължина X Ширина X Височина	мм	2150180016S0	215018001650	224019301680	224019301680
	Saweight	кг	2700	2800	3300	3400
